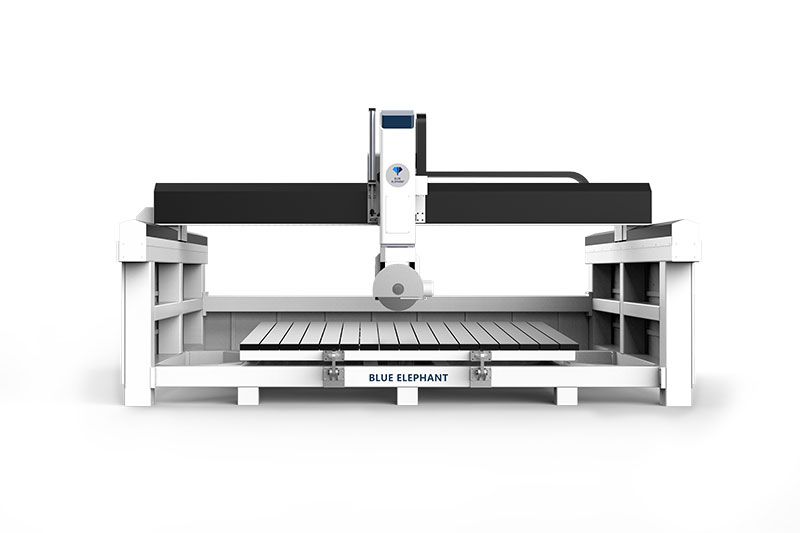

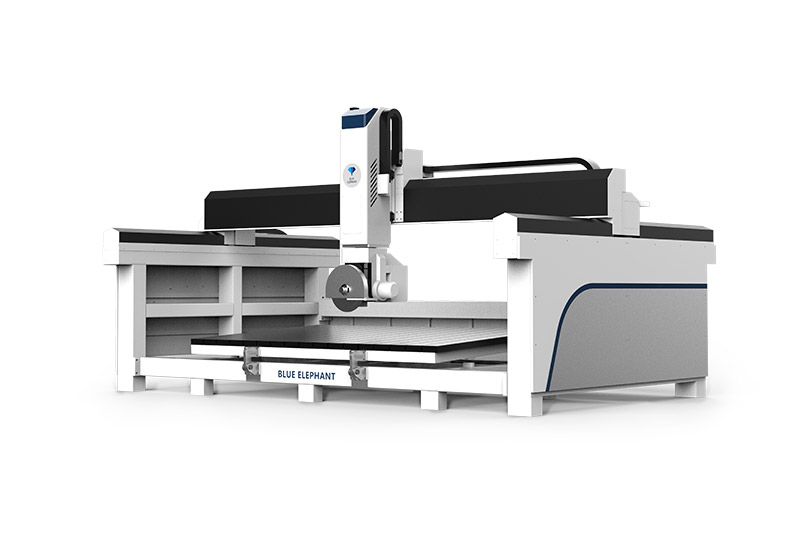

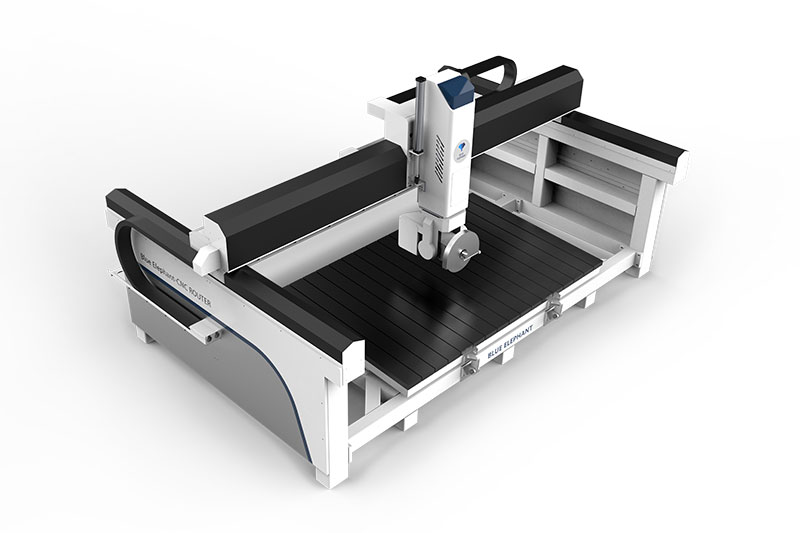

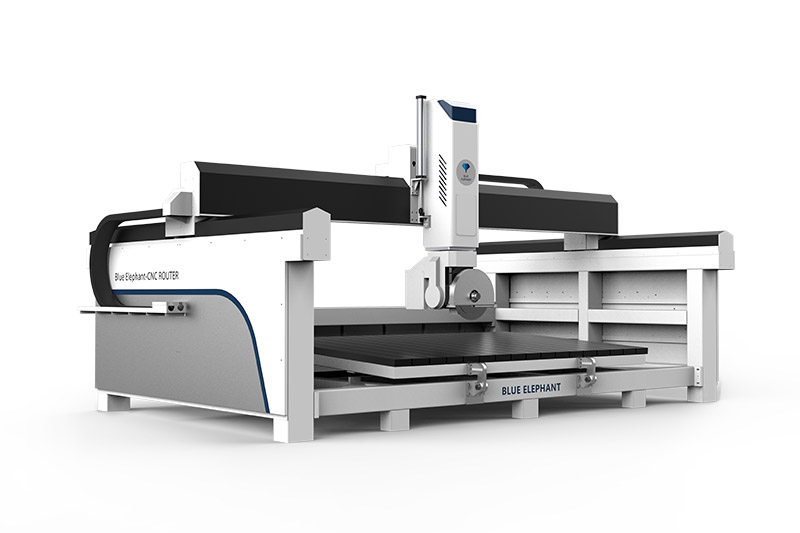

五轴桥切锯

图片视频

功能特性

<< 功能特性 >>

五轴桥切锯可以通过锯片切割石英石、大理石、岩板等装饰材料，锯片和刀具结合，一机多用，功能强大，具有任意直线切割、倒边、切割圆弧、切割多边形、铣削异形、磨边、仿形等先进功能，广泛适用于石材加工厂、厨房台面加工、背景墙仿形等领域。
1、自主研发五轴桥切头，采用铸造旋转支架刚性更好。
2、配有自动翻转台面，减轻劳动强度，卸料方便。
3、采用高精度RV减速机，轴头摆动精度更高。
4、采用液压缸作为翻转动力，翻转重量冗余度较大，适应场景广。

产品参数

<< 产品参数 >>

ES5-3220 五轴桥切锯
行程	三轴	32002000350mm
	C轴	±360°
	A轴	0-90°
快移速度	X轴	30m\min
	Y轴	30m\min
	Z轴	15m\min
伺服电机	X轴、Y轴	1.3KW绝对值伺服电机
	Z轴	1.3KW绝对值伺服电机（带抱闸）
	A轴、C轴	1KW绝对值伺服电机
导轨	Y	30轨
	X	30轨
	Z	30轨
齿条	X、Y	2M
台面	结构	方木
	台面大小	3200×2000mm
	翻转角度	0-85°
	反转重量	800KG
锯片	大小	350-450mm
锯片	最大加工厚度	100mm
丝杠	Z	3210mm
减速机	X/Y轴新宝减速机
锯片电机	22KW锯片电机
操作系统	蓝象定制系统
低压电器	施耐德
工作气压	0.6-0.8Mpa
设备电压	380V/3P/50HZ
